Mini automaatne laadimisrelee (M-ACR) on mõeldud haldama laadimisvoolu generaatoritelt kuni 65 A, mis on levinud enamikel päramootoritel ja paljudel sisemootoritel.
Käivituse eraldamine (Start Isolation, SI) kaitseb tundlikku elektroonikat, eraldades ajutiselt majapidamiskoormused mootori vooluringist mootori käivitamise ajal, kaitstes seeläbi majapidamise vooluringi pingelangustest ja -tõusudest.
Kompaktne disain võimaldab kolme paigaldusviisi: pinnale, tahapoole või paneelile paigaldamine. M-ACR on saadaval ka moodulina Custom 360 paneelis.
Omadused:
- Tuvastab laadimist kahel akupangal
- Eemaldatav ja pealepandav isoleeriv kate
- LED-tuli näitab ACR-i olekut
- 1∕4" x .032" isaspoolne kiirühendusklemm maanduseks
- 7∕16" (11 mm) poldi pikkus, mis sobib mitmele kaabliklemmile
- Veekindel – IP67 klass ajutiseks vette kastmiseks

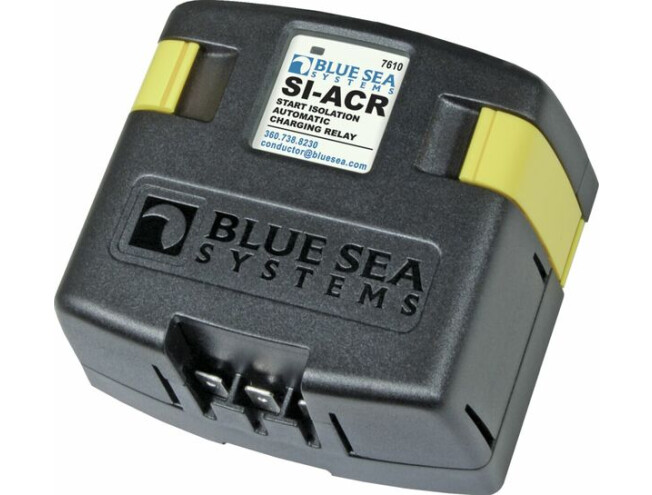

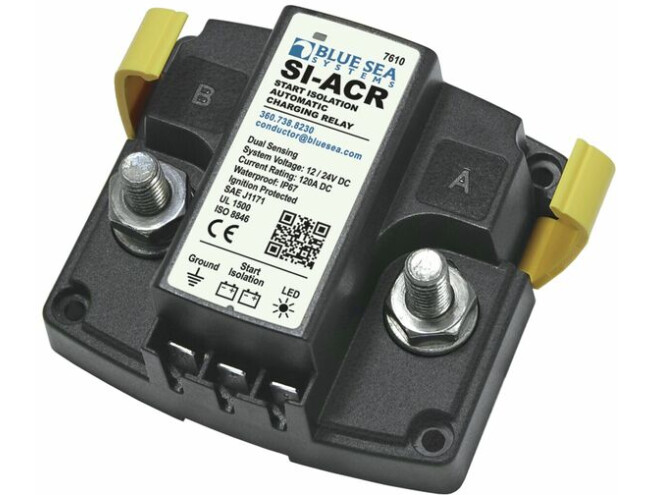

SI-ACR automaatne laadimisrelee 12/24V DC 120A
Ühendab akud laadimise ajal automaatselt, eraldab akud tühjenemise ajal ja mootori käivitamisel.
Omadused:
- Kaitseb tundlikku elektroonikat, eraldades ajutiselt majapidamiskoormused mootori vooluringist mootori käivitamise ajal
- Mõeldud 12- või 24-voldistele süsteemidele
- 12/24 V automaatse vahemikuga sisendpinge
- Hermeetiliselt suletud kontaktid/auruläbimatu
- Süütekaitsega — ohutu paigaldamiseks bensiinimootoriga paatidele
- Toetab kõrge väljundvõimsusega generaatoreid kuni 120 A
- Kahekordne tuvastus
Valikulised omadused:
- Käivituse eraldamine võimaldab majapidamiskoormuste ajutist eraldamist mootori vooluringist mootori käivitamise ajal, et kaitsta tundlikku elektroonikat pingelanguste ja -tõusude eest
- Kaug-LED näitab eemalt ACR-i olekuid – vajab lisavarustusena LED-i
Tehnilised andmed:
Nimipinge: 12V DC | 24V DC
Käivituse eraldamine: Jah
Voolutugevus töörežiimis: 175mA (ühendatud) | 15mA (avatud)
Klemmipoldi pingutusmoment: 140 in-lb (15,82 Nm)
Pidevkoormus: 120A
Lühiajaline koormus: 210A (5 min)
Nõuetele vastav kaablisuurus: 1/0 AWG
Klemmirõnga läbimõõdu vahemik: 1,12in (28,45 mm)
Klemmipoldi pikkus: 0,875in (22,23 mm)
Klemmipoldi suurus: 3/8" - 16 (M10)
